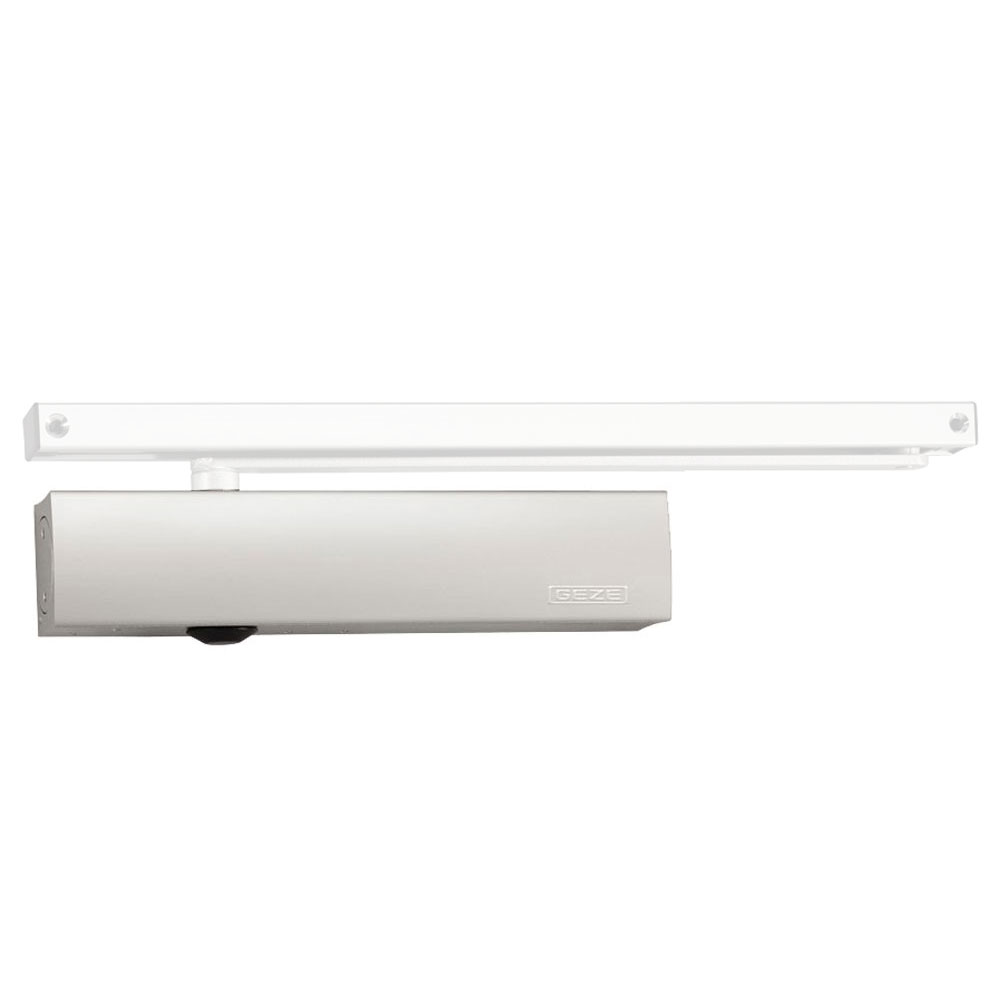

Türschließer GEZE TS 5000 ECline

Der Gleitschienentürschließer GEZE TS 5000 ECline erfüllt nach der DIN NORM 18040 die Bedingungen für Barrierefreies Bauen bei Türbreiten bis 1110 mm. Um die DIN NORM 18040 auch bei Türen bis 1250 mm zu gewährleisten wird zusätzlich die ECline-Gleitschiene benötigt. Die Befestigung des GEZE TS 5000 ECline erfolgt oben an der Tür.

Dank der barrierefreien Bauweise eignet sich dieser Türschließer bestens für Krankenhäuser, Altersheime, Behindertenheime oder Kindergärten wo mit wenig Kraftaufwand die Tür geöffnet werden muss.

GEZE TS 5000 ECline - Einsatz & Anwendung:

Der GEZE TS 5000 ECline bietet durch eine integrierte Öffnungsunterstützung hohen Begehkomfort. Für beide DIN-Richtungen lässt sich der Schließer befestigen und ist auch bestens für Feuer- und Rauchschutztüren geeignet. Für die Verwendung des TS 5000 ECline an einer Feuer- und Rauchschutztüre benötigen Sie eine Montageplatte. Die Montageplatte können Sie auch bei uns bestellen.

Sie haben beim Schließer vorne viele einstellbare Konfigurationen wie das einstellen der Schließgeschwindigkeit, dem hydraulischen Endschlag, die Öffnungsdämpfung und die Schließkraft (EN 3-5). Durch das drehen der Schrauben stellen Sie die Stärke dieser Einstellungen ein. Durch einer separaten Feststelleinheit können Sie einen Feststellwinkel zwischen 80° - 130 einstellen. Die Feststelleinheit können Sie unter dem Punkt Zubehör finden.

Bitte beachten Sie: Sollten Sie einen bereits in Verwendung befindlichen GEZE-Türschließer ersetzen wollen, der VOR dem Jahr 2000-2002 produziert wurde, empfehlen wir, neben dem Türschließer auch ein neues Gestänge/Gleitschiene sowie eine Montageplatte mit zu bestellen, da hier einige Änderungen vorgenommen worden sind und die alten Aufnahmen nicht mehr passend sind!

GEZE TS 5000 ECline - Montage:

Wählen Sie die Montageart zwischen Bandseite und Bandgegenseite in der Variante oben aus. Den TS 5000 ECline können Sie für die Kopf-/Sturzmontage und Türblattmontage verwenden.

Für die Kopfmontage mit einem Sturz an Ihrer Türe benötigen Sie separat eine Montageplatte und ein Sturzfutterwinkel (auf Anfrage).

Für die Bandseite und Bandgegenseite gibt es zwei eigene Gleitschienen. Dies haben wir in unserem Konfigurator berücksichtigt, jedoch achten Sie bei Ihrer eventuellen Nachbestellungen drauf, dass Sie die korrekte Gleitschiene auswählen.

Eine detalierte Montageanleitung finden Sie unter Downloads. Wie Sie den GEZE Türschließer richtig einstellen erfahren Sie in unserem Blog-Eintrag.

 Hinweis: Auf der Bandgegenseite ist bei einer Kopfmontage, die Öffnungsdämpfung aus technischen Gründen nicht möglich.

GEZE TS 5000 ECline - Technische Daten:

• für Türen bis 1250 mm Flügelbreite
• Barrierefrei nach DIN 18040 (bis 1100 mm Türbreite, mit ECline-Gleitschiene bis 1250 mm)
• Schließkraft einstellbar zwischen EN 3-5
• für rechte und linke Anschlagtüren ohne Umstellung verwendbar
• für Feuer- und Rauchschutztüren nur mit Montageplatte
• einstellbarer, hydraulischer Endschlag
• einstellbare Schließgeschwindigkeit
• Öffnungsdämpfung integriert
• optische Schließkraftanzeige
• Einstellung von  vorne
• zwei unterschiedliche Modelle für Bandseitenmontage (TS 5000 ECline) und Bandgegenseitenmontage (TS 5000 L ECline)
• Farben: weiß, braun, silber

Diese Version ist nur für 1-flügelige Türen geeignet. Für 2-flügelige Türen oder elektromagnetische Verschlüße mit und ohne Rauchmeldezentrale senden sie uns bitte eine Anfrage über unseren Kontaktformular. Wir helfen Ihnen gerne den passenden Schließer anzubieten.

GEZE TS 5000 ECline - weiteres Zubehör:

• seperate Montageplatte für Feuer- und Rauchschutztüren
• Feststelleinheit für einen Winkel zwischen 80° - 130° (Bandseite) bzw. 90°-110° (Bandgegenseite)
