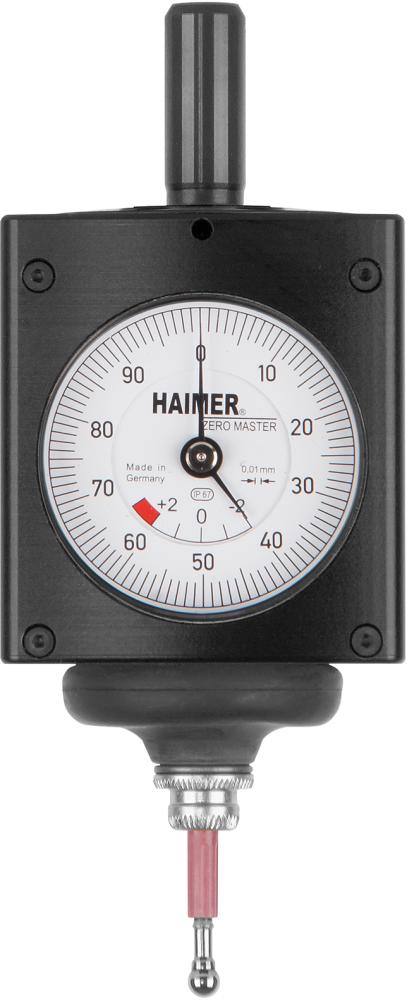

Produktinformationen "Taster-3D HAIMER analog Zero Schaft 10mm"
• Kleinster 3D-Taster der Welt
• Die Spindelachse wird exakt an Werkstück- oder Vorrichtungskanten positioniert
• Die Antastrichtung ist beliebig (X-, Y-, Z-Achse)
• Die analoge Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstückkante
• Sobald die Anzeige auf null steht, befindet sich die Spindelachse auf Anhieb, ohne langes Probieren, ohne Rechnung, ohne Vorzeichenprobleme
• Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter
• Einspannschaft-Ø 10 mm, dadurch auch auf Maschinen mit SK 30 oder mit kleinen HSK-Spindeln einsetzbar
• Auch große Werkstücke können durch das verkürzte Gehäuse vermessen werden
• Der Tasteinsatz kann ohne Werkzeug gewechselt werden
• Eine Neukalibrierung des Tasters ist nicht erforderlich
• Zusätzliche Sicherheit durch den vergrößerten Überfahrweg und die Soll-Bruchstelle im Tasteinsatz
• Für höchste Messgenauigkeit werden alle Universal-3D-Taster bei der Montage einzeln vermessen und abgestimmt
• Kann mit kurzem (Kugel-Ø 4 mm) und langem (Kugel-Ø 8 mm) Tasteinsatz bestückt werden
• Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz), Zentrieren und Ausmitteln von Bohrungen und Wellen
• Schutzart IP 67
Lieferung: Styropor-Umkarton, kurzer Tasteinsatz Ø 4 mm.
| Schaft-Ø: | 10 mm |
|---|---|
| Tastkugel-Ø: | 4 mm |
| Gehäuse-Ø: | 49 mm |
| Messgenauigkeit: | 0,01 mm |
| Länge ohne Einspannschaft: | 96 mm |
